ZCS水用电磁阀

　　ZCS水用电磁阀特点：
　　ZCS水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀 采用橡胶密封，故对工作介质的清洁度大大减低，具有起笔迅速，可靠性能高等特点。

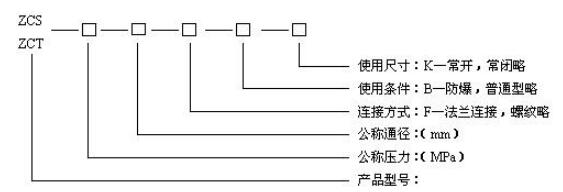

　　ZCS水用电磁阀型号规格说明：

　　ZCS水用电磁阀应用范围:
　　ZCS水用电磁阀用于石油化工、电力装备、医药设备、污水处理、暖通空调、锅炉补水、清洗设备、电镀涂装、灌装计量、通风设施、食品工业、给水排水系统等。
　　ZCS水用电磁阀 结构特点：
　　1、磁先导膜片式操作结构
　　2、阀门流量比普通阀提高10%
　　3、采用特殊密封结构和特种密封材料无泄漏
　　4、寿命长是同类产品的5倍以上
　　5、工作平稳噪音低、无水锤冲击、无颤抖声
　　6、采用膜片式、对介质洁净度要求较低
　　7、不锈钢可动铁芯经久耐用，反应快速；
　　8、配管方式可任意角度安装,为增强寿命最好是水平管线圈朝上
　　9、防爆线圈符合T4,T5和测CE的标准（德国NASS线圈）
　　10、引用标准：GB3836?9 防爆标志 Exm I/IIT4(国产线圈)
　　ZCS水用电磁阀 技术参数：

公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介质	液体、水、≤ΟE、及其他非腐蚀性流体
功耗VA	17						30
阀体材质	铸铁铜不锈钢						铸铁
流量系数 Kv值	2.8	5	8.5	12	18	28	45	70	110	180	250	600	870	1000
动作方式	常开常闭
型式	先导式
介质温度（℃）	-5～80						-50～60
工作压力（Mpa）	0.05～1.0						0.1～1.0					0.15～1.0
额定电压	AC220V?DC24V其余规格可作特殊订货

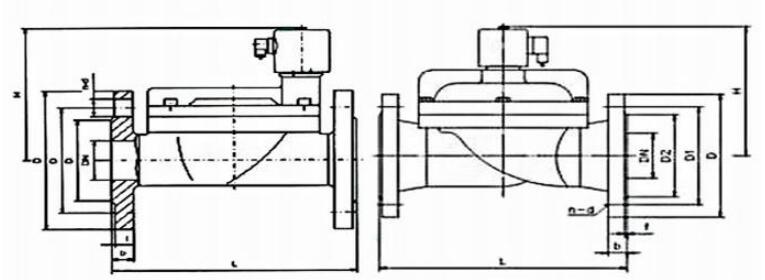

　　ZCS水用电磁阀 外形尺寸：

公称通径	外形尺寸		内螺纹	外形尺寸		法兰连接
DN	H	L	G	H	L	D	D1	D2	n-d
15	100	80	1/2"						4-Φ14
20	102	80	3/4"						4-Φ18
25	122	90	1"	170	160	115	85	65	4-Φ18
32	168	140	11/4"	218	180	140	100	78	4-Φ18
40	187	156	11/2"	238	200	150	110	85	4-Φ18
50	207	180	2"	255	230	165	125	100	4-Φ18
65				290	260	185	145	120	4-Φ18
80				330	270	200	160	135	4-Φ14
100				370	320	220	180	155	8-Φ18
125				530	360	250	210	185	8-Φ18
150				570	400	285	240	210	8-Φ23
200				607	600	340	295	265	8-Φ23
