D941X 电动开关蝶阀
电动开关蝶阀 产品概述
电动开关蝶阀的主要优点：结构简单，体积小重量轻，造价低，安装在高空暗道，也可调节流量介质。流体阻力较小，中大口径的电动开关蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，电动开关蝶阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，无论在任何情况下均具有优良的密封性能(最高可达零泄露)。电动开关蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
电动开关蝶阀 主要特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
电动开关蝶阀 主要技术参数
阀体
|
阀体形式
|
直通铸造阀
|
|
公称通径
|
DN20 ～1000 mm
|
|
公称压力
|
PN0.6 、1.0、1.6 MPa
|
|
法兰标准
|
JIS B220、JB/T79、ANSI B16.5- 1981、GB/T9113、HG20 594-97、HG2 0618-97等
|
|
连接形式
|
法兰式、对夹式
|
|
阀盖形式
|
整体式
|
|
压盖型式
|
压板压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
阀内件
执行机构
|
执行器型号
|
DZW、HQ、DSR、381R
|
|
主要技术参数
|
电源电压：220V/ 50Hz、380V/ 50Hz、输入信号：4-20mA 或1-5V·D C、输出信号：4-20 mA· DC
|
|
防护等级：相当IP67、隔爆标志：ExdⅡBT 4、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
注：如需详细执行器参数，请进入电动执行器页面进行查阅。

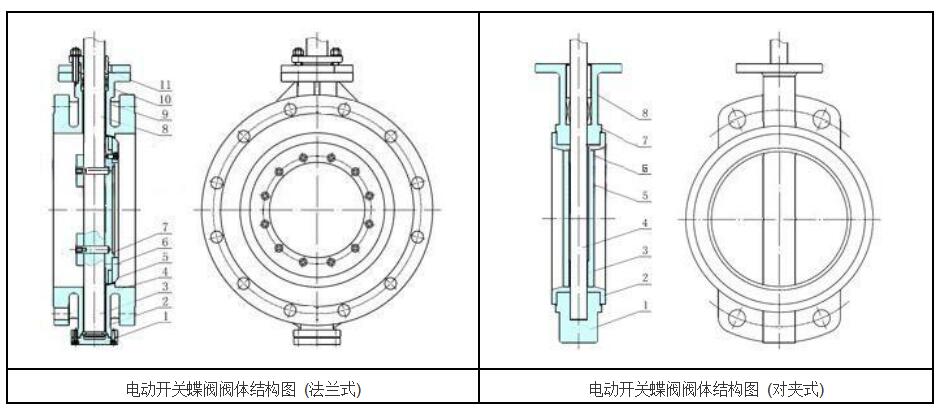

电动开关蝶阀 主要内部结构图
电动开关蝶阀 主要零件材料
|
1
|
底座
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
1
|
阀体
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
2
|
下轴套
|
铜合金、304、316
|
2
|
密封圈
|
NBR丁晴橡胶、PTFE、尼龙
|
|
3
|
下阀轴
|
2Cr13、304、316、316L
|
3
|
下轴套
|
铜合金、304、316
|
|
4
|
阀体
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
4
|
阀杆
|
2Cr13、304、316、316L
|
|
5
|
密封圈
|
NBR丁晴橡胶、PTFE、尼龙
|
5
|
蝶板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
6
|
压板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
6
|
上轴套
|
铜合金、304、316
|
|
7
|
蝶板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
7
|
填料
|
聚四氟乙烯/柔性石墨
|
|
8
|
上阀轴
|
2Cr13、304、316、316L
|
8
|
填料压套
|
25、35、304、316
|
|
9
|
上轴套
|
铜合金、304、316
|
注：在环境较苛刻场合亦可根据客户现场要求特定材质。
|
|
10
|
填料
|
聚四氟乙烯/柔性石墨
|
|
11
|
填料压套
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
电动开关蝶阀 主要性能参数
|
公称通径DN(mm)
|
50-1800
|
|
公称压力
|
PN (MPa)
|
0.6
|
1
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
低压气密试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|

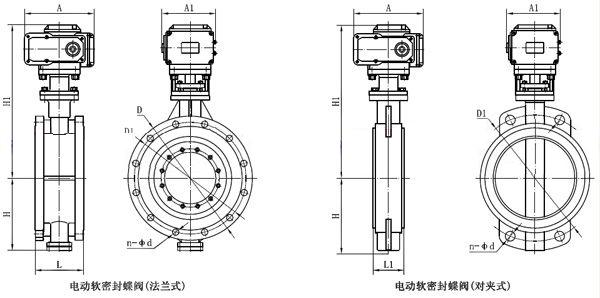

电动开关蝶阀 主要外形及连接尺寸
|
公称通径 DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
90
|
90
|
100
|
115
|
130
|
140
|
150
|
250
|
270
|
290
|
310
|
330
|
350
|
390
|
430
|
470
|
500
|
550
|
|
L1
|
43
|
46
|
49
|
56
|
64
|
70
|
71
|
76
|
83
|
92
|
102
|
113
|
127
|
154
|
165
|
190
|
203
|
216
|
|
H
|
法兰式
|
63
|
70
|
83
|
105
|
115
|
137
|
164
|
206
|
230
|
248
|
289
|
320
|
343
|
413
|
478
|
525
|
585
|
640
|
|
对夹式
|
63
|
70
|
83
|
105
|
115
|
137
|
164
|
206
|
230
|
248
|
289
|
320
|
343
|
413
|
478
|
525
|
585
|
640
|
|
n-φd
|
4月18日
|
4月18日
|
8月18日
|
8月18日
|
8月18日
|
8月22日
|
12月22日
|
12月26日
|
12月26日
|
16-26
|
16-30
|
20-30
|
20-33
|
20-36
|
24-36
|
24-39
|
28-39
|
28-42
|
|
H1
|
根据所配执行机构而定
|
|
A
|
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
640
|
715
|
840
|
910
|
1025
|
1125
|
1255
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
650
|
770
|
840
|
950
|
1050
|
1170
|
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
