法兰立式止回阀

　　产品介绍
　　H42法兰立式止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀，H42法兰升降式止回阀只能安装在垂直管道上，它的流体阻力系数较大,但密封性较旋启式止回阀好。
　　产品特点
　　1、阀瓣沿着阀体垂直中心线滑动
　　2、适用于垂直安装
　　3、密封性较旋启式好
　　执行标准
　　设计规范：GB/T 12233
　　结构长度：GB/T 12221
　　连接法兰：JB/T 79,HG20592,GB9113,ANSI
　　试验与检验：JB/T 9092,GB/T13927
　　压力-温度：GB/T 9131
　　产品标识：GB/T 12220
　　产品型号

材质	型号
WCB	H42H-16C,H42H-25,H42H-40
304	H42H-16P,H42H-25P,H42H-40P
316	H42H-16R,H42H-25R,H42H-40R

　　产品性能规范

法兰立式止回阀性能规范
公称压力（MPa）		1.6	2.5	4
密封试验压力（MPa）		1.76	2.75	4.4
壳体试验压力（MPa）		2.4	3.75	6
适用温度（℃）		WCB≤350，304/316≤200
材料	阀体	WCB,304,316
	阀座	WCB,304,316
	阀瓣	WCB,304,316
	密封圈	合金钢，司太立
	垫片	石墨，聚四氟乙烯

　　主要外形连接尺寸

法兰立式止回阀外形尺寸(mm)
公称压力	公称通径	尺寸
	DN	L		D	D1	D2	b	Z-Φ
		系列1	系列2
1.6MPa	15	85	85	95	65	45	16	4-Φ14
2.5MPa	20	95	95	105	75	55	16	4-Φ14
4.0MPa	25	100	105	115	85	65	16	4-Φ14
	32	105	150	135	100	78	16	4-Φ14
	40	115	160	145	110	88	18	4-Φ14
	50	125	170	160	125	100	20	4-Φ14
	65	145	180	180	145	120	22	8-Φ18
	80	155	200	195	160	135	22	8-Φ18
	100	210	210	230	190	160	24	8-Φ23
	125	275	275	275	220	188	28	8-Φ25
	150	225	300	300	250	218	30	8-Φ25
	200	380	380	360	310	278	34	12-Φ25

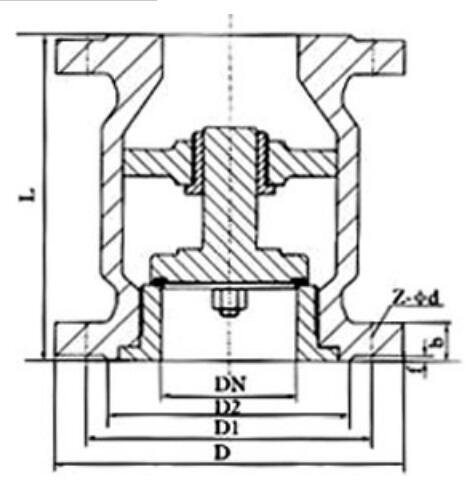

　　结构图片
