暗杆闸阀

　　暗杆闸阀的启闭件为闸板，在运行时闸板的运动方向会与介质的流动方向相互垂直。通常暗杆闸阀只做全开或是全关，它不适合用来作调节和节流使用。该闸阀利用整体包胶的设计方式来达到良好的密封性能，防止生锈、腐蚀，在各行各业都得以受用。
　　
　　一、暗杆闸阀原理：
　　
　　暗杆闸阀在工作中高度会保持不变的状态，安装它的空间量小，适合做成大口径或是安装在对闸阀又要求的工况环境中。阀杆螺母都设置在闸板上，手轮开始转动运行的同时会带动阀杆转动，从而使闸板提升通过阀门底端以及阀瓣上的导槽，将旋转的运动转换为直线运动，也就是将操作转矩转换为操作推力。
　　
　　将阀门开启后，闸板提升高度到到与阀门通径相等的1:1倍时，介质就能畅通流淌，不过在工作运行时，是没有办法做监视。一般的用户在使用暗杆闸阀，都是以阀杆的顶点作为标志，所以通常为了保障该闸阀能够顺利安全的工作运行，会在开到顶点的位置上在倒回做1~2圈的旋转动作。
　　

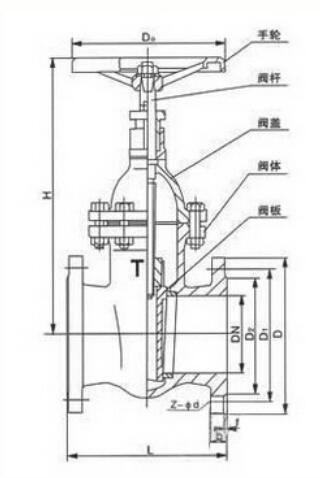

　　二、暗杆闸阀结构图：

　　三、暗杆闸阀的作用和主要用途：
　　
　　暗杆闸阀不但具有弹性座封闸阀的优点，同时它也具有自身独特的优势。它利用弹性闸板产生微量变形的补偿效果来达到良好的密封目的，具有开关轻便、密封可靠、使用寿命长、弹性记忆力佳、安装维修方便等特点。该闸阀的阀体采用的是球墨铸铁制造而成，因此它的重量非常轻便，只有传统闸阀的20%~30%左右，广泛用于石油、化工、污水、自来水、食品、医药、轻纺、治金、电力、船舶、能源系统等管路上作截流与调节装置来使用。
　　
　　四、暗杆闸阀的规格和性能参数：
　　
　　公称压力：1.0～2.5MPa
　　
　　工作温度：0～80℃
　　
　　法兰标准：GB/T 17241.6 GB9113
　　
　　公称通经：50～600mm
　　
　　适用介质：水、油、气等
　　
　　试验标准：GB13927 AP1598
　　
　　五、暗杆闸阀零件材料：
　　六、暗杆闸阀特点：
　　
　　1.暗杆闸阀的结构简单、紧凑，独特的设计方案，使得该闸阀刚性好，通道畅通无阻，流体的阻力小;
　　
　　2.密封面材质选用的是不同硬度的不锈钢和硬质合金制造而成，增长了使用寿命;
　　
　　3.暗杆闸阀采用柔性石墨来进行填料，密封性能可靠，操作方便灵活;
　　
　　4.暗杆闸阀的结构形式为刚性楔式单闸板双闸板形式、弹性楔式单闸板;
　　
　　5.暗杆闸阀的驱动方式有很多，可依据客户的需求进行挑选，例如手动、电动、气动、齿轮传动等等。
