浆液阀

　　产品用途
　　
　　浆液阀是我厂在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步改进。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多优点，同时具备手动、电液动操作功能。电气控制：行程开关控制、位置显示仪控制，实现了机、电、液、仪一体化等多功能体系。 本类阀门在管道中一般应当水平安装。
　　
　　执行标准
　　
　　设计规范：GB/T 12234
　　结构长度：GB/T 1222
　　连接法兰：JB/T 79
　　试验与检验：JB/T 9092
　　压力-温度：GB/T 9131
　　产品标识：GB/T 12220
　　
　　产品型号

材质	型号
	手动	电动	气动
HT200	Z73X-6,Z73X-10	Z973X-6,Z973X-10	Z673X-6,Z673X-10
304SS	Z73X-6P,Z73X-10P	Z973X-6P,Z973X-10P	Z673X-6P,Z673X-10P
316SS	Z73X-6R,Z73X-10R	Z973X-6R,Z973X-10R	Z973X-6R,Z973X-10R

　　
　　产品性能规范

浆液阀性能规范
公称压力PN	密封试验	壳体试验	工作温度	适用介质
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物等介质
1.0MPa	1.1MPa	1.5MPa

　　
　　产品主要连接尺寸

公称通径DN	结构长度L		D1	D2	H	L0	D0	n-M
	0.6	1
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-M20
300	70	80	368	400	820	420	300	12-M20
350	80	90	428	460	900	420	300	16-M20
400	90	120	482	515	1020	420	300	16-M22
450	90	120	532	565	1150	420	300	20-M22
500	90	130	585	620	1250	420	300	20-M22
600	140	140	685	725	1500	420	300	20-M27
700	140	140	800	840	1750	420	300	24-M27
800	190	190	905	950	2000	420	300	24-M30
900	203	203	1005	1050	2300	420	300	28-M30
1000	216	216	1115	1160	2500	420	300	28-M30
1200	254	254	1325	1380	2800	420	300	32-M36

　　

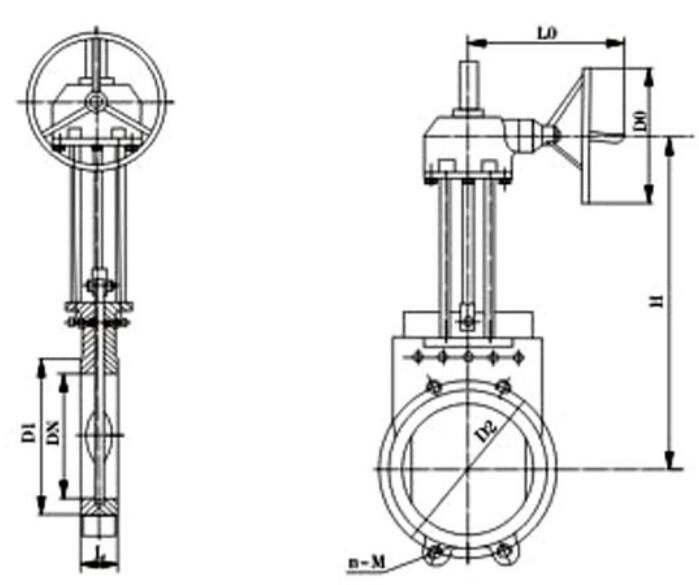

　　结构图片
