对夹单瓣旋启式止回阀

　　产品介绍
　　H74H、H74X对夹单瓣旋启式止回阀采用采用短型结构尺寸和单阀瓣旋启式设计，相比传统的旋启式止回阀，该系列阀门具有无外漏、水平安装，密封性能好、线性震动小、压降小和零座圈磨损优势，特别是水平安装时阀门开阀压力小。
　　产品特点
　　1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8
　　2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20
　　3、阀瓣关闭快速，水锤压力小
　　4、水平管道使用，安装方便
　　执行标准
　　设计规范：GB/T 12233
　　结构长度：GB/T 12221
　　连接法兰：JB/T 79,HG20592,GB9113,ANSI
　　试验与检验：JB/T 9092,GB/T13927
　　压力-温度：GB/T 9131
　　产品标识：GB/T 12220
　　产品型号

材质	型号
WCB	H74H/X-16C,H74H/X-25,H74H/X-40
304	H74H/X-16P,H74H/X-25P,H74H/X-40P
316	H74H/X-16R,H74H/X-25R,H74H/X-40R

　　产品性能规范

对夹单瓣旋启式止回阀性能规范
公称压力（MPa）		1.6	2.5	4
密封试验压力（MPa）		1.76	2.75	4.4
壳体试验压力（MPa）		2.4	3.75	6
适用温度（℃）		WCB≤350，304/316≤200
材料	阀体	WCB,304,316
	阀板	WCB,304,316
	密封圈	合金钢,橡胶

　　主要外形连接尺寸

对夹单瓣旋启式止回阀外形尺寸(mm)
通径	L		D1	D
DN	PN1.0、1.6MPa	PN2.5、4.0MPa		1.0MPa	1.6MPa	2.5MPa	4.0MPa
50	19	19	25	109	109	109	109
65	19	19	38	129	29	129	129
80	19	19	46	144	144	144	144
100	19	19	71.5	164	164	170	170
125	19	19	95	194	194	196	196
150	19	29	114	220	220	226	226
200	29	29	140	275	275	286	293
250	29	38	188	330	331	343	355
300	38	51	216	380	386	403	420
350	44	51	263	440	446	460	477
400	51	51	305	491	495	517	549
450	60	76	356	541	558	567	574
500	64	83	406	596	620	622	626
600	70	90	482	698	732	734	745
700	80	90	562	813	804	831	-
800	90	100	464	918	912	942	-
900	90	100	738	1018	1012	1040	-
1000	100	120	846	1124	1126	1155	-

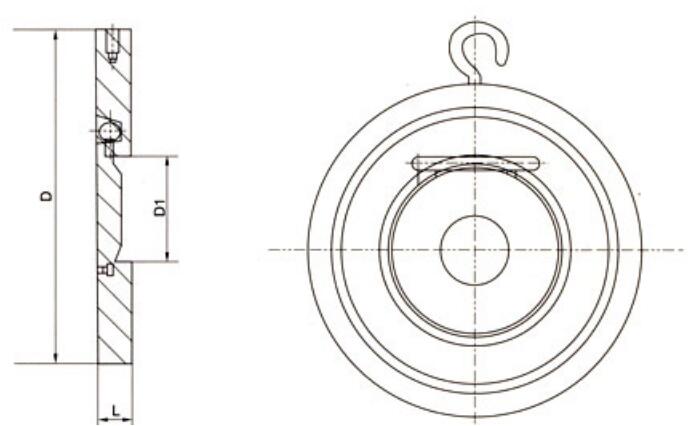

　　结构图片
