对夹蝶式止回阀

　　产品介绍
　　H76对夹蝶式止回阀（又名：对夹双瓣止回阀）采用短型结构尺寸和双阀瓣设计。相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。可提供执行美标、国标连接尺寸的产品。
　　产品特点
　　1、双阀瓣设计
　　2、重量轻、结构紧凑
　　3、双弹簧作用阀瓣设计
　　4、软密封或金属密封阀座圈设计
　　执行标准
　　设计规范：GB/T 12233
　　结构长度：GB/T 12221
　　连接法兰：JB/T 79,HG20592,GB9113,ANSI
　　试验与检验：GB/T13927
　　压力-温度：GB/T 9131
　　产品标识：GB/T 12220
　　产品型号
　　产品性能规范
　　主要外形连接尺寸
　　 结构图片产品介绍
　　H76对夹蝶式止回阀（又名：对夹双瓣止回阀）采用短型结构尺寸和双阀瓣设计。相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。可提供执行美标、国标连接尺寸的产品。
　　产品特点
　　1、双阀瓣设计
　　2、重量轻、结构紧凑
　　3、双弹簧作用阀瓣设计
　　4、软密封或金属密封阀座圈设计
　　执行标准
　　设计规范：GB/T 12233
　　结构长度：GB/T 12221
　　连接法兰：JB/T 79,HG20592,GB9113,ANSI
　　试验与检验：GB/T13927
　　压力-温度：GB/T 9131
　　产品标识：GB/T 12220
　　产品型号

材质	型号
WCB	H76H/X-16C～100
304	H76H/X-16P～100P
316	H76H/X-16R～100R

　　产品性能规范

H76对夹蝶式止回阀性能规范
公称压力		H76H/X-16C～100	HC44X-16P～100P	H76H/X-16R～100R
工作压力（MPa）		1.6~10.0
适用温度（℃）		≤350	≤200
适用介质		水、油、气、蒸汽	腐蚀性介质
材料	阀体、蝶板	WCB	304	316
	阀杆	2Cr13，304,316
	密封面	合金钢，橡胶
	弹簧	不锈钢

　　主要外形连接尺寸

H76对夹蝶式止回阀外形尺寸(mm)
公称压力	公称通径	尺寸
PN	DN	L	D	D3	D2
PN1.6MPa	50	60	108	56	51
PN2.5MPa	65	67	128	73	65
	80	73	142	88	80
	100	73	162	108	102
	125	86	192	132	127
	150	98	218	160	152
	200	127	273	210	203
	250	146	328	266	254
	300	181	384	310	305
	350	184	444	355	350
	400	191	496	405	400
	450	203	556	455	450
	500	219	618	505	500
	600	222	732	605	600
	700	305	802	700	695
	800	305	912	800	796
	900	368	1012	903	898
	1000	432	1126	1055	1050
	1200	524	1340	1205	1200

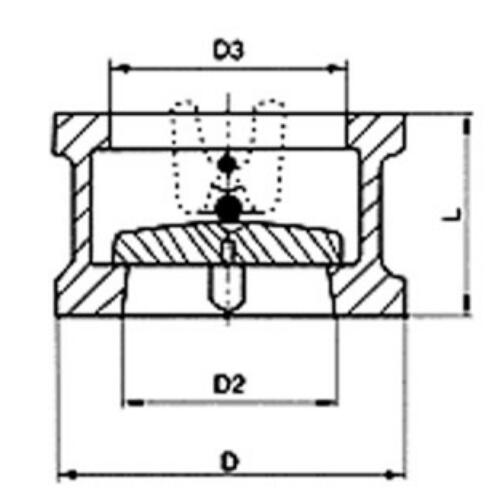

　　结构图片
