低温截止阀

　　DJ41Y、DJ41W 型 PN16~PN40 低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
　　
　　产品特点
　　
　　1、上游端开泄放孔防止中腔异常升压
　　
　　2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封
　　
　　3、根据工作温度合理选用填料，垫片等零件的材料
　　
　　4、严格控制材料的化学成份及低温冲击韧性等力学性能指标
　　
　　5、采用多种配管法兰标准及密封面型式，适用于各种工程需要
　　
　　执行标准
　　
　　设计与制造：JB/T7749-95
　　
　　结构长度：GB/T12221-89
　　
　　连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
　　
　　检验与试验：JB/T7749-95
　　
　　产品型号

LC3	DJ41Y-16LC3,DJ41Y-25LC3,DJ41Y-40LC3
316SS	DJ41Y-16R,DJ41Y-25R,DJ41Y-40R

　　
　　产品性能规范

低温闸阀性能规范
型号		DJ41Y-16	DJ41Y-25	DJ41Y-40
公称压力（MPa）		1.6	2.5	4
密封试验压力（MPa）		1.76	2.75	6
壳体试验压力（MPa）		2.4	3.75	4.4
适用温度（℃）		LC3≥-101℃，316SS≥－196℃
材料	阀体、阀瓣、阀盖、支架	LC3,316SS
	填料	浸四氟乙烯石棉绳
	手轮	QT450-10
	阀杆螺母	ZCuA110Fe3
	阀杆	316SS
	垫片	低温石棉

　　
　　主要外形连接尺寸

低温截止阀外形尺寸
公称通径	主要外形尺寸和连接尺寸							H
	L	D	D1	D2	b	Z-d	D0	-101℃	-196℃
PN16,PN25
50	230	160	125	100	16	4-18	240	480	520
65	290	180	145	120	18	4-18	280	505	525
80	310	195	160	135	20	8-18	280	550	590
100	350	215	180	155	20	8-18	320	575	615
125	400	245	210	185	22	8-18	360	620	660
150	480	280	240	210	24	8-23	400	650	730
200	600	335	295	265	26	12-23	400	850	930
250	730	405	355	320	30	12-25	450	986	1036
300	850	460	410	375	30	12-25	500	1125	1175
PN40
50	230	160	125	100	20	4-18	240	504	546
65	290	180	145	120	22	4-18	280	530	551
80	310	195	160	135	22	8-18	280	578	620
100	350	230	190	160	24	8-18	320	604	646
125	400	270	220	188	28	8-18	360	61	693
150	480	300	250	218	30	8-23	400	741	767
200	600	360	320	282	38	12-23	400	924	977
250	730	425	385	345	42	12-25	450	1035	1088
300	850	485	450	408	46	12-25	500	1181	1234

　　

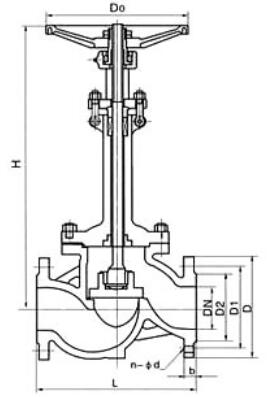

　　结构图片
