截止阀

　　J41H、J41Y、J41W 国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。
　　
　　产品特点
　　1、结构简单，制造和维修比较方便
　　2、工作行程小，启闭时间短
　　3、密封性好，密封面间磨擦力小，寿命较长
　　
　　执行标准
　　设计规范：GB/T 12235
　　结构长度：GB/T 12221
　　法兰连接：JB/T 79
　　试验与检验：JB/T 9002
　　产品标识：GB/T 12220
　　供货规范：JB/T 7928
　　
　　产品型号

阀体材质	型号
WCB	J41H/Y-16C
	J41H/Y-25
	J41H/Y-40
	J41H/Y-64
	J41H/Y-100
CF8	J41W-16P
	J41W-25P
	J41W-40P
	J41W-64P
	J41W-100P
CF3	J41W-16R
	J41W-25R
	J41W-40R
	J41W-64R
	J41W-100R

　　
　　产品性能规范

国标截止阀主要性能规范
公称压力（Mpa）	实验压力			工作温度（℃）
	强度（水）（Mpa）	密封（水）空气	低压密封空气（Mpa）
1.6	2.4	1.76	0.6	350
2.5	3.75	3.75	0.6
4	6	4.4	0.6
6.4	9.6	7.04	0.6
10	15	11	0.6

　　
　　主要零件材质

国标截止阀主要零件材质
零件名称	材质
阀体/阀盖	WCB	CF8	CF3
阀瓣	WCB	CF8	CF3
阀杆	13Cr	304SS	316SS
填料	柔性石墨	PTFE编织	PTFE编织
垫片	304L+石墨	304L+PTFE	316L+PTFE
压盖	WCB	CF8	CF3
填料压环	WCB	CF8	CF8

　　主要外形连接尺寸

PN16国标截止阀外形及结构尺寸 (mm)
DN	L	D	D1	D2	b	zxd	H	D0
10	130	90	60	40	14	4x14	198	120
15	130	95	65	45	14	4x14	200	120
20	150	105	75	55	14	4x14	243	140
25	160	115	85	65	14	4x14	253	160
32	180	135	100	78	15	4x18	280	160
40	200	145	110	85	16	4x18	312	200
50	230	160	125	100	16	4x18	321	200
65	290	180	145	120	18	4x18	325	240
80	310	195	160	135	20	4x18	355	240
100	350	215	180	155	20	4x18	415	280
125	400	245	210	185	22	4x18	460	320
150	480	280	240	210	24	8x23	510	360
200	600	335	295	265	26	12x23	590	360
PN25 国标截止阀外形及结构尺寸 (mm)
DN	L	D	D1	D2	b	zxd	H	D0
10	130	90	60	40	16	4x14	198	120
15	130	95	65	45	16	4x14	233	120
20	150	105	75	55	16	4x14	275	140
25	160	115	85	65	16	4x14	285	160
32	180	135	100	78	18	4x18	302	180
40	20ā0	145	110	85	18	4x18	355	200
50	230	160	125	100	20	4x18	362	240
65	290	180	145	120	22	8x18	325	280
80	310	195	160	135	22	8x18	369	280
100	350	230	190	165	24	8x23	370	300
125	400	270	220	188	28	8x18	558	400
150	480	300	250	218	30	8x23	611	400
200	600	360ā	310	278	34	12x25	721	400
PN40 国标截止阀外形及结构尺寸 (mm)
DN	L	D	D1	D2	b	zxd	H	D0
10	130	90	60	40	16	4x14	198	120
15	130	95	65	45	16	4x14	233	120
20	150	105	75	55	16	4x14	275	140
25	160	115	85	65	16	4x14	285	160
32	180	135	100	78	18	4x18	302	160
40	200	145	110	85	18	4x18	355	200
50	230	160	125	100	20	4x18	373	240
65	290	180	145	120	22	8x18	408	280
80	310	195	160	135	22	8x18	436	320
100	350	230	190	160	24	8x23	480	360
125	400	270	220	188	28	8x25	558	400
150	480	300	250	218	30	8x25	611	400
PN64国标截止阀外形及结构尺寸 (mm)
DN	L	D	D1	D2	b	zxd	H	D0
15	170	105	75	55	18	4x14	148	100
20	190	125	90	68	20	4x18	150	100
25	210	135	100	78	22	4x18	175	120
32	230	150	110	82	24	4x23	200	140
40	260	165	125	95	24	4x23	231	160
50	300	175	135	105	26	4x23	262	180
65	340	200	160	130	28	8x23	450	320
80	380	210	170	140	30	8x23	485	360
100	430	250	200	168	30	8x25	537	400
150	550	340	280	240	38	8x34	646	450
PN100 国标截止阀外形及结构尺寸 (mm)
DN	L	D	D1	D2	b	zxd	H	D0
10	170	100	70	50	20	4x14	180	100
15	170	105	75	55	20	4x14	195	120
20	190	125	90	68	22	4x18	228	120
25	210	135	100	78	24	4x18	250	160
32	230	150	110	82	24	4x23	326	200
40	260	165	125	95	26	4x23	359	240
50	300	195	145	112	28	4x25	414	280
65	340	220	170	138	32	8x25	434	320
80	380	230	180	148	34	8x25	547	400
100	430	265	210	172	38	8x30	621	450
125	500	310	250	210	42	8x34	750	500
150	550	350	290	250	46	12x34	840	550
200	650	430	360	312	54	12x41	925	550
250	775	500	430	382	60	12x41	1015	600
300	900	585	500	442	70	12x48	1200	600

　　

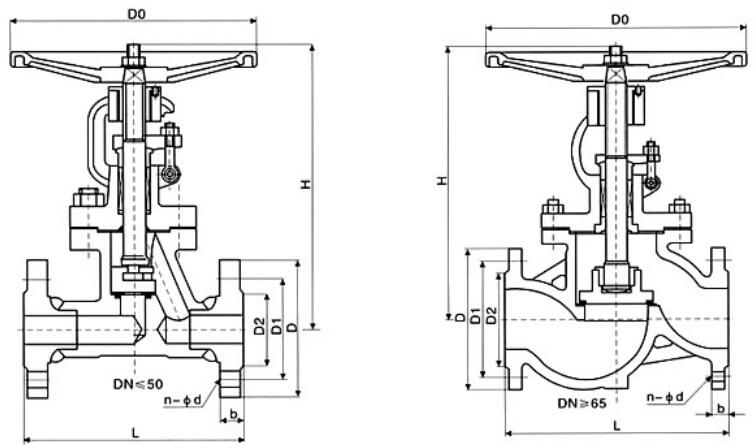

　　结构图片
