双联安全阀

　　概述
　　A37H-25(16C/40)双联安全阀适用于工作工作温度≤350℃的蒸汽，空气等介质的设备和管路上，当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备和管路的安全运行。
　　适用范围
　　该安全阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保

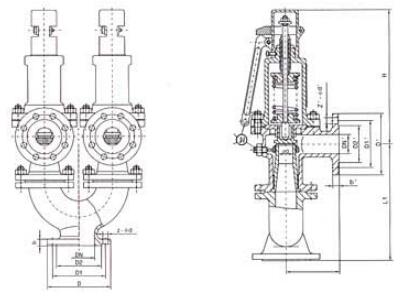

　　结构示意图

　　说明
　　该阀门是在一个Y型接头上装设两个同样型号规格安全阀，基公称通径是指Y型接头进口通径，组合情况如下：

A37H型公称通径（mm）	80	100	125
相应的A47H型公称通径（mm）	65	80	100
A38Y型公称通径	80	100	150
相应的A48Y型公称通径DN（mm）	50	65	125
A43H型公称通径DN（mm）	50	80	100	150
相应的A47H型公称通径（mm）	32	50	80	125

　　主要外形尺寸

型号	尺寸（mm）						重量（kg）
	DＮ	Ｌ	Ｌ１	Ｂ	ＤＮ	ｄｏ
16C	80	145	310	205	65	2×50	68.7
A37H-25	100	160	355	255	80	2×65	858.8
40	125	170	380	380	100	2×80	148
16C	80	135	290	290	65	2×32	52.7
A38Y-25	100	170	350	350	80	2×50	81.8
40	150	225	410	410	125	2×80	215
16C	50	115	225	225	32	2×25	39
A43H-25	80	135	285	285	50	2×40	52.7
40	100	160	355	355	80	2×65	137.8
	150	190	410	41	100	2×80	213
