安全回流阀安全阀

　　概述
　　AHN42型安全回流安全阀适用于液化石油气泵出口的液相出口管路上，用于超压介质的安全回流，标准回流压差大于0.5MPa时液化石油气能自动回流入罐。可调整回流压差为0.3~0.8MPa，或按用户要求确定，当泵前压力超过规定值时，阀门自动开启，并起安全回流作用，保证设备和管路的安全运行。
　　适用范围
　　AH42N型安全回流阀安全阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保

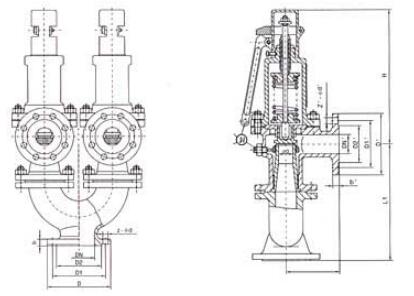

　　结构示意图

　　主要设计参数

设计、制造	法兰连接	结构长度	公称通径	公称压力
GB/T12243	JB/T79-94、GB9113-2000	GB12221-89	DN25~DN150mm	PN1.6、2.5、4.0MPa

　　主要性能参数

公称压力	壳体试验	密封试验	开启压力	适用介质	适宜温度
1.6	2.4	0.9PK	用户确定	液化气、天然气	-40~+80℃
2.5	3.75			等非腐蚀性介质
4	4.4

　　主要零件材料

阀体、阀盖	阀座、阀瓣、阀杆	弹簧	密封面
WCB	铬不锈钢	铬钒钢	聚四氟乙烯

　　主要外形尺寸

公称通径	AH42F - 16C P型主要连接尺寸和外形尺寸（mm）																	重量
DN(mm)	L	L1	D	D1	D2	b	f	Z-фd	DN，	D，	D1，	D2，	b，	f，	Z-фd	H	do	（kg）
25	100	95	115	85	65	14	2	4月14日	32	140	100	78	16	3	4月18日	250	15	12
32	115	100	140	100	78	16	2	4月18日	40	150	110	85	16	3	4月18日	280	20	14
40	120	110	150	110	85	16	3	4月18日	50	165	125	100	16	3	4月18日	290	25	16
50	135	120	165	125	100	16	3	4月18日	65	185	145	120	18	3	4月18日	341	32	21
80	170	135	200	160	135	18	3	8月18日	100	220	180	155	20	3	8月18日	470	50	43
100	205	160	220	180	155	20	3	8月18日	125	250	210	185	22	3	8月18日	580	65	65
150	250	210	285	240	210	24	3	8月22日	175	315	270	240	26	3	8月23日	670	100	110
