刀型闸阀

　　产品用途
　　
　　刀型闸阀采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
　　
　　产品特点
　　
　　1、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。
　　
　　2、不锈钢闸板可防止腐蚀引起的密封泄漏
　　
　　3、可选的整体不锈钢材质，可防止腐蚀破坏
　　
　　4、结构长度短，节省成本和安装空间，也有效支持管道强度
　　
　　5、阀体上的导向块使闸板正确运动
　　
　　6、可任意选用驱动机构
　　
　　执行标准设计规范：GB/T 12234
　　结构长度：GB/T 12221
　　连接法兰：JB/T 79
　　试验与检验：JB/T 9092
　　压力-温度：GB/T 9131
　　产品标识：GB/T 12220
　　
　　产品型号

材质	型号
WCB	PZ73H-10C,PZ73H-16C
304SS	PZ73H-10P,PZ73H-16P
316SS	PZ73H-10R,PZ73H-16R

　　
　　产品性能规范

刀型闸阀性能规范
型号		PZ73H-10	PZ73H-16
公称压力（MPa）		1	1.6
密封试验压力（MPa）		1.1	1.76
壳体试验压力（MPa）		1.5	2.4
适用温度（℃）		≤350℃
材料	阀体、闸板、阀盖、支架	WCB,304SS,316SS
	填料	柔性石墨，聚四氟乙烯
	手轮	QT450-10
	阀杆螺母	ZCuA110Fe3
	阀杆	2Cr13，304SS,316SS
	垫片	柔性石墨，聚四氟乙烯

　　
　　主要外形连接尺寸

刀型闸阀外形及结构尺寸 (mm)
DN	L	D	D1	D2	H	N-M	D0
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680

　　

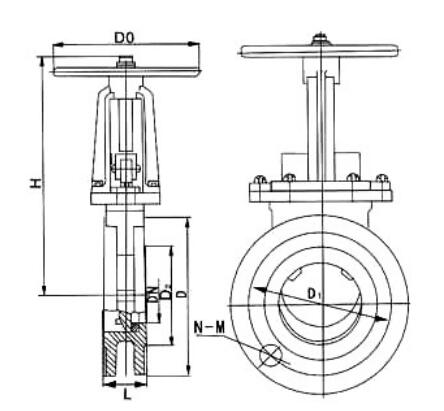

　　结构图片
