闸阀

　　一、产品用途
　　楔式闸阀是闸阀系列中常用的产品，其闸板采用弹性5度斜度结构，密封性能好，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长，广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
　　
　　二、产品特点
　　1、结构设计合理、阀门刚性好、通道流畅，流量系数小
　　2、密封面采用不锈钢和硬质合金，使用寿命长
　　3、采用柔性石墨填料、密封可靠，操作轻便灵活
　　4、驱动方式为手动、气动、电动、齿轮传动
　　5、结构形式为弹性楔式单闸板、刚性楔式单闸板或双闸板型式
　　
　　三、执行标准
　　设计规范：GB/T 12234
　　结构长度：GB/T 12221
　　连接法兰：JB/T 79
　　试验与检验：JB/T 9092
　　压力-温度：GB/T 9131
　　产品标识：GB/T 12220
　
　     四、产品性能规范

楔式闸阀主要性能规范
公称压力（Mpa）	实验压力			工作温度（℃）
	强度（水）（Mpa）	密封（水）空气	低压密封空气（Mpa）
1.6	2.4	1.76	0.6	350
2.5	3.75	3.75	0.6
4	6	4.4	0.6
6.4	9.6	7.04	0.6
10	15	11	0.6

　　
　　五、主要零件材质

楔式闸阀主要零件材质
零件名称	材质
阀体/阀盖	WCB	CF8	CF3
闸板	WCB	CF8	CF3
阀杆	13Cr	304SS	316SS
填料	柔性石墨	PTFE编织	PTFE编织
垫片	304L+石墨	304L+PTFE	316L+PTFE
压盖	WCB	CF8	CF3
填料压环	WCB	CF8	CF8

　　
　　六、主要外形连接尺寸

楔式闸阀主要零件材质
公称压力	公称通径	尺寸(mm)
(MPa)		L	H	D0
1.6	15	130	170	120
	20	150	200	120
	25	160	215	140
2.5	32	180	260	160
	40	200	290	200
	50	250	345	220
	65	265	360	240
	80	280	385	280
	100	300	430	300
	125	325	520	320
	150	350	610	350
	200	400	765	400
	250	450	895	450
	300	500	1145	500
	350	550	1200	550
	400	600	1400	600
	450	650	1500	650
	500	700	1630	700
	600	800	1830	800

公称压力	公称通径	尺寸(mm)
(MPa)		L	H	Do
4.0	15	130	170	120
	20	150	200	120
	25	160	215	140
	32	180	260	160
	40	200	290	200
	50	250	345	220
	65	280	360	240
	80	310	385	280
	100	350	430	300
	125	400	530	320
	150	450	620	350
	200	550	780	400
	250	650	900	450
6.4	15	170	175	120
	20	190	200	120
	25	210	215	140
	32	230	270	160
	40	240	300	200
	50	250	370	220
	65	280	385	240
	80	310	400	280
	100	350	460	300
	125	400	570	320
	150	450	660	350
	200	550	820	400
	250	650	1000	450

　　

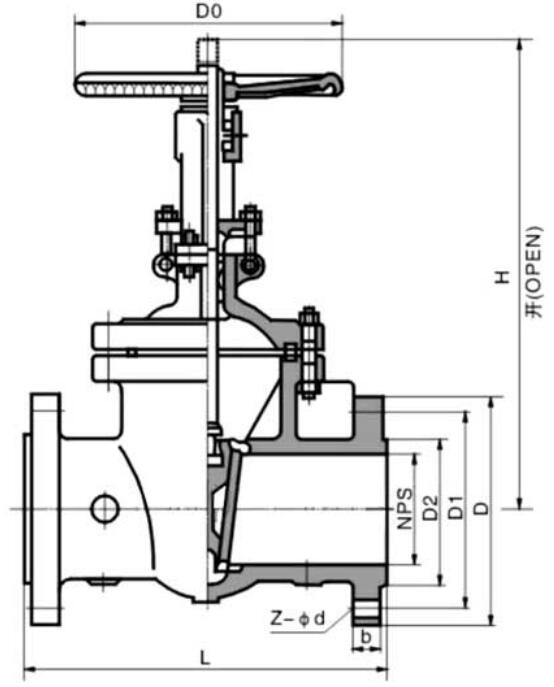

　　七、结构图片
